Jak správně měřit odpor pomocí multimetru?

Multimetr— univerzální zařízení určené pro elektrická měření. S jeho pomocí můžete určit napětí a proud, nastavit odpor rezistoru, zazvonit obvod a provést řadu dalších operací. Takovým měřícím zařízením musí disponovat nejen každý elektrikář, ale i každá osoba, která samostatně provádí i drobné práce na elektrickém zařízení.

Typy multimetrů

Moderní měřicí přístroje představují analogové a digitální přístroje. Výsledky na analogovém multimetru jsou určeny hodnotami šipek. Výhodou takového zařízení je jeho nízká cena (2-3 $), ale značná nevýhoda, vysoká chyba, brání použití analogového zařízení pro přesné měření.

Digitální multimetry jsou dnes běžné. Výsledky se v tomto případě zobrazují na speciální obrazovce (na LED nebo na displeji z tekutých krystalů). Taková zařízení se mnohem snadněji používají a mají vysokou přesnost ve srovnání s analogovými.

Pouzdra potřebná pro měření odporu

Oprava elektrických rozvodů a jakýchkoli rádiových a elektrických výrobků zahrnuje nalezení kontaktu mezi proudovými vodiči v místech, kde by neměl být kontakt. Tato situace nastává při zkratu (odpor je nulový). Neméně častou poruchou je špatný kontakt ve vodičích. V takových případech má odpor naopak tendenci k nekonečnu.

Pro stanovení odporu jednotlivých sekcí a prvků obvodu se používá měřicí zařízení – ohmmetr. Multimetr je kombinované zařízení a při určitém nastavení může plnit i funkce ohmmetru.

Přednastaveno: režim ohmmetru

Před měřením musíte multitester přepnout do režimu ohmmetru. Odpor na zařízení je označen řeckým písmenem Ω „Omega“. Do této sekce je třeba přesunout přepínač ručního provozního režimu (u většiny modelů jej lze otáčet po i proti směru hodinových ručiček).

Dalším krokem je výběr mezí měření. Většina modelů multimetrů má 4 až 7 limitů: 200 (ne více než 200 Ohmů), 2K – ne více než 2 000 Ohmů, 20 K – ne více než 20 000 Ohmů a tak dále až do 200 M – 200 000 000 Ohmů.

Pokud máte například rezistor, jehož odhadovaný odpor je od 1 do 10 kOhm (1 000 – 10 000 Ohmů), měli byste zvolit limit 20 K – jeho hodnota je vyšší než největší očekávaná hodnota (10 K). Na rozdíl od jiných veličin není chybné stanovení limitu pro zařízení nebezpečné. Pokud je odpor rezistoru větší, údaj na digitálním displeji bude „blikat“ a jednotka se rozsvítí. V takovém případě je třeba posunout přepínač na vyšší limit a opakovat kroky.

Nevadí, když neznáte ani přibližné hodnoty odporu – pomocí metody výběru snadno najdete vhodný interval. Snažte se provádět měření na co nejnižším limitu – to má vliv na přesnost získaných hodnot.

Přednastavení: připojení sond

Při měření odporu musí být černá sonda zasunuta do zdířky com a červená sonda do zdířky V/Ω. Před provedením práce byste se měli ujistit, že je zařízení v provozuschopném stavu – k tomu připojte části sond, které vedou proud k sobě. Pokud se na displeji zobrazují nuly, je vše v pořádku. Multimetr je funkční a připravený k použití.

Mnoho začátečníků dělá stejnou chybu: rukama se dotýkají živých částí sond nebo vývodů rezistoru. V tomto případě zařízení změří odpor nejen rezistoru, ale také vašeho těla, takže výsledky budou nesprávné. Při provádění prací by měly být sondy drženy za izolaci! Přímo v místě dotyku živých částí je dovoleno držet jednou rukou sondu a jeden z vývodů součásti. V tomto případě se nevytvoří uzavřený obvod a hodnoty testeru nejsou zkresleny.

Práce

Po dokončení všech přípravných prací můžete přejít přímo k měření. Za žádných okolností neprovádějte měření v blízkosti živého prvku! Také byste měli z obvodu odstranit nebo odpájet prvek (alespoň jeden konec), jehož odpor měříme, a teprve poté použít ohmmetr. Tento přístup zajišťuje, že ostatní součásti obvodu neovlivňují výsledek.

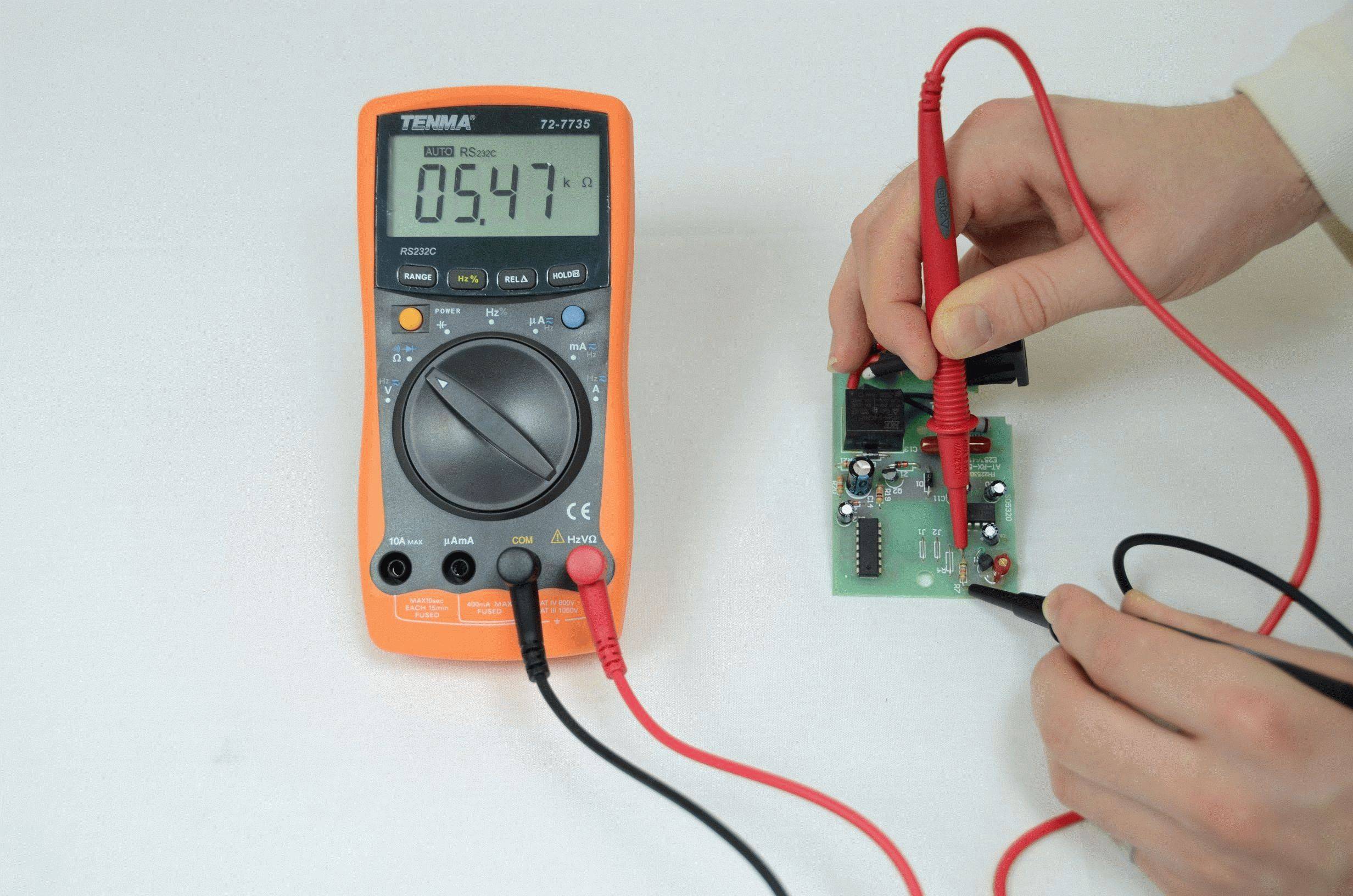

Sondy umístěte proti výstupům nebo svorkám rezistoru nebo jiného měřeného zařízení (žárovky, cívky). Vyberte požadovaný limit (jak je uvedeno výše) a odečtěte údaje ze zařízení. Podle získaných dat je možné identifikovat problém měřeného zařízení (zkrat nebo naopak špatný kontakt). Pokud na tomto prvku nejsou zjištěny žádné problémy, přejděte k další části obvodu a tak dále, dokud nebude zjištěna závada.

Užitečné tipy

• Upozorňujeme, že přesnost údajů může být ovlivněna nabitím baterie multimetru. Když je úroveň nabití nízká, zařízení se začne vrtět a produkovat nesprávné hodnoty. Digitální zařízení mají indikátor baterie, který indikuje, kdy je třeba vyměnit nebo nabít zdroj napájení.
• Při práci s analogovým zařízením jej umístěte na rovný vodorovný povrch. V opačném případě mohou být výsledky značně zkreslené.
• Nenechávejte zařízení zapnuté, protože to značně vybije jeho baterii. I když mluvíme o analogovém multimetru, neměli byste jej nechat v režimu ohmmetru. Je lepší přejít na měření napětí.
• Pro snazší detekci zkratů můžete použít režim „vytáčení“ (označený ikonou diody), který je přítomen na většině moderních zařízení. V tomto režimu multimetr vydává zvuky, když je odpor části obvodu velmi nízký. Díky tomu se nemusíte pokaždé dívat na obrazovku.

125373, Moskva, st. Geroev Panfilovtsev, 37, budova 3

+7 495 642-32-04
+7 925 478-11-37
+7 915 386-86-55
info@encomand.ru

•Moskva a Moskevská oblast •Petrohrad •Balašikha •Vidnoe •Voroněž •Dzeržinskij •Dolgoprudnyj •Domodědovo •Železnodorožnyj •Zvenigorod •Zelenograd •Žukovskij •Klimovsk •Korolev •Krasnogorsk •Lyubertishchidolsy •Ryubertishrinsy •Lyubertishrinsy •L •Reutov • Ramenskoye •Khimki •Elektrostal

Odpor elektrického spotřebiče říká, jak moc vodič odolává proudu, který jím prochází. Tento parametr je klíčový pro mnoho procesů v elektrickém obvodu. Inženýři, instalatéři, nadšenci do rádií a automobilů se často musí potýkat s problémem, jak měřit odpor pomocí multimetru a jak jej nejlépe změřit. Nejjednodušší způsob měření odporu částí sítě nebo zařízení je pomocí moderních digitálních multimetrů.

Použití multimetrů k měření odporu

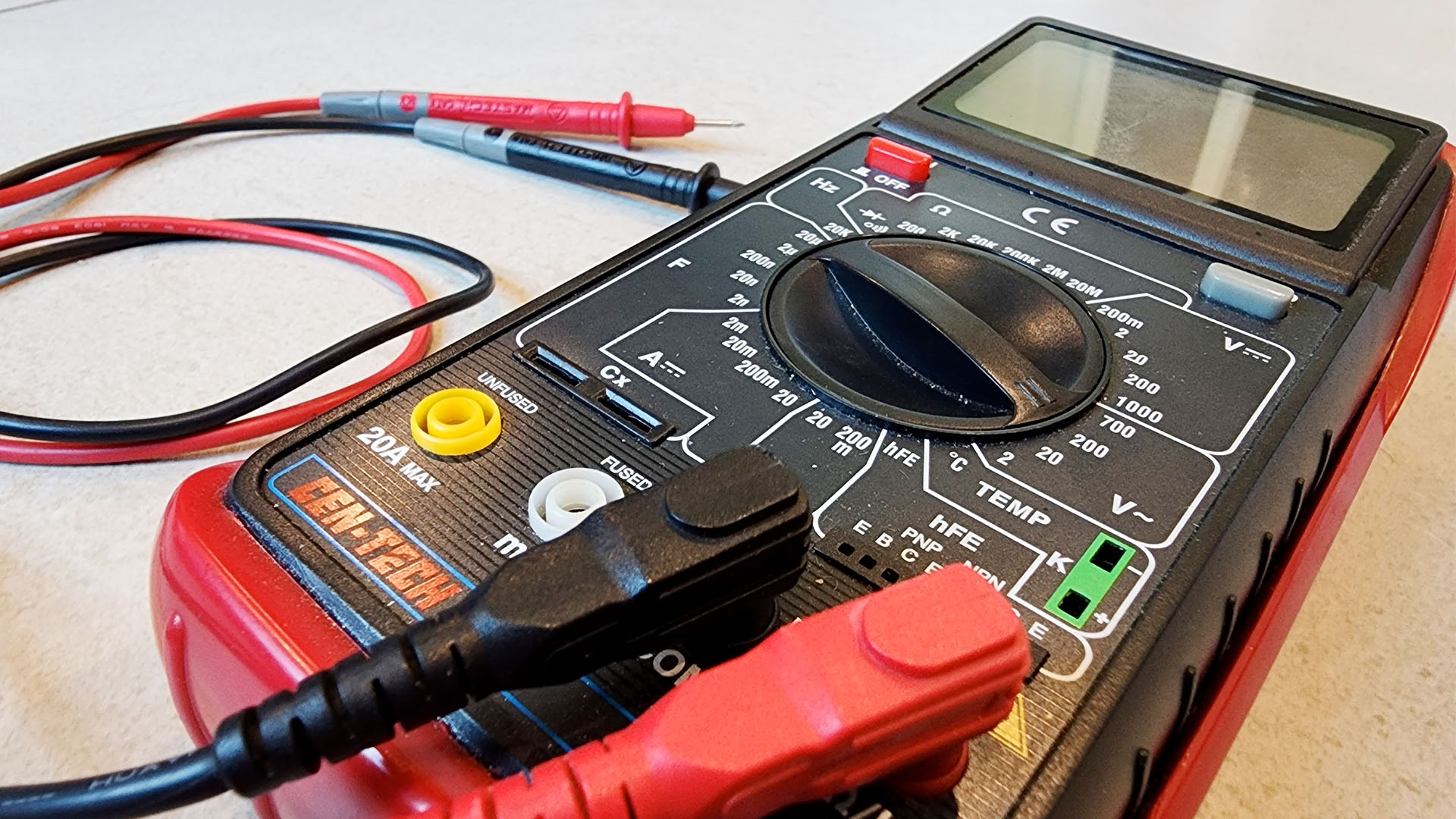

Většina multimetrů vypadá jako kompaktní, ruční obdélníková zařízení s LCD displejem a pogumovaným tělem, které se pohodlně drží v ruce nebo se dají postavit na stojan. Multimetry jsou vhodné pro měření elektrického proudu do 10 ampér, napětí 750-1000 wattů, odporu od 200 do 20 megaohmů, frekvence a dalších parametrů sítě v závislosti na modelu a funkčnosti.

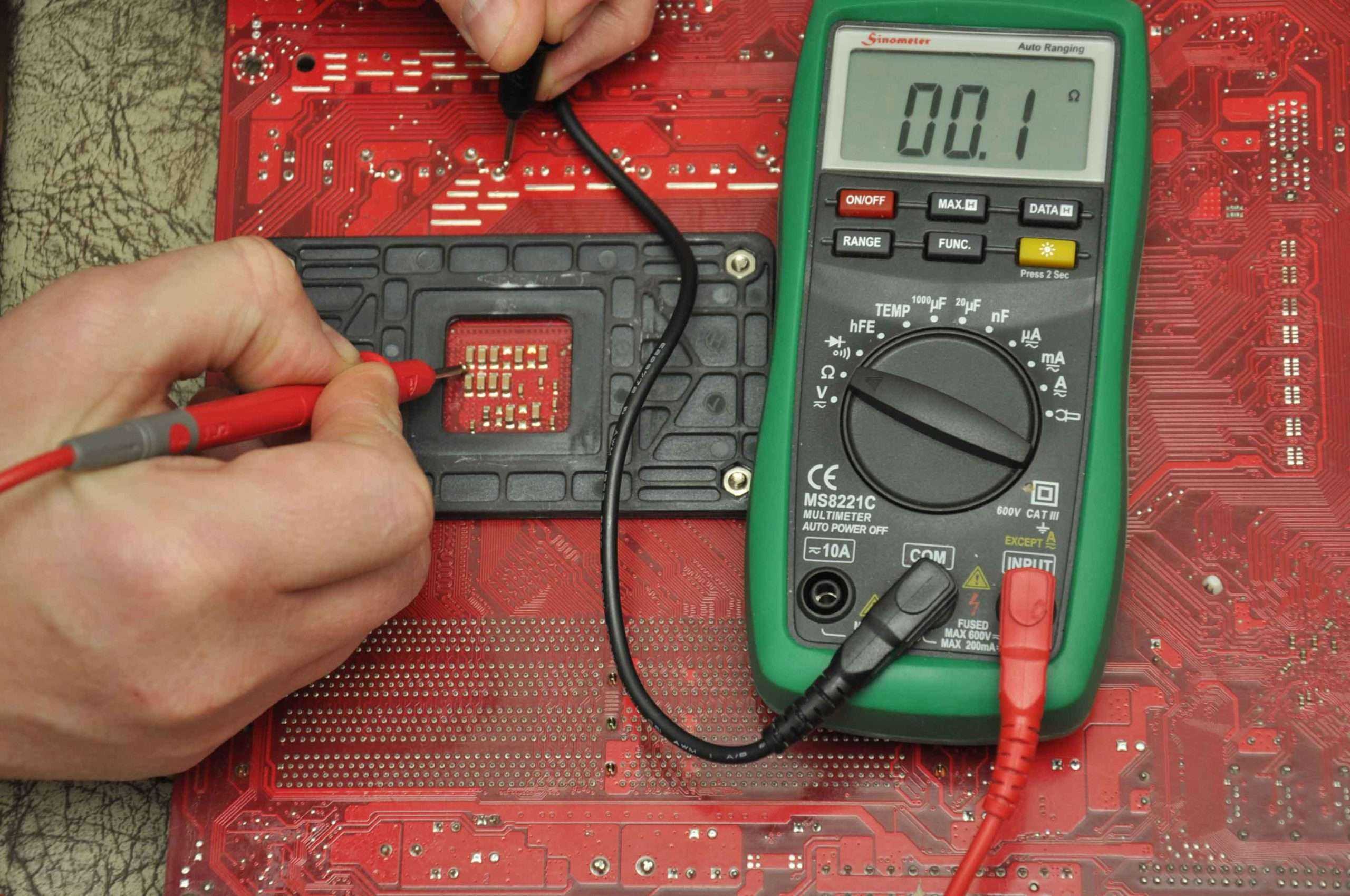

Měření odporu pomocí multimetru je celkem jednoduché. Zařízení má odnímatelné, vyměnitelné kontaktní testovací vodiče, které jsou zasunuty do konektorů na jedné straně. Druhá strana sond se dotýká zařízení nebo části elektrického obvodu, jehož odpor je třeba měřit.

Jak připojit multimetr pro měření odporu

Multimetrové sondy jsou vodiče, které určují, jak přesné budou získané hodnoty. Prvním krokem je změření odporu sond a vyhodnocení stavu a výkonu multimetru.

Pro měření odporu musíte správně připojit sondy:

• černá sonda do konektoru COM nebo COMMON;
• červená sonda do konektoru se znakem omega Ω.

Konektory jsou obvykle umístěny ve spodní části multimetru. Jejich umístění se může lišit v závislosti na modelu měřiče, ale často jsou umístěny vedle sebe.

Pomocí otočného přepínače přepněte multimetr do režimu měření odporu. Červená sonda je připojena k anodě, tedy plus, a černá k mínus nebo katodě. Na obrazovce se zobrazí 0,3-0,8 ohmu. Pokud je tato hodnota vyšší, pak mohou být vadné sondy, vodiče nebo samotný multimetr. Pokud jsou sondy multimetru zkratovány, na obrazovce by se měla zobrazit 0. Při otevřených sondách se na displeji zobrazí 1.

Nastavení měřicího rozsahu

Správné nastavení rozsahu měření, tedy citlivosti multimetru, také umožňuje přesnější měření odporu.

Pokud se na obrazovce zobrazí 1, může to znamenat, že rozsah měření je nesprávně zvolen. Hodnota je například 200 kOhm a přepínač je nastaven na 200 Ohm. Nalezení požadovaného rozsahu se provádí překlápěním přepínače, dokud se na obrazovce nezobrazí správná hodnota.

Rozsah na displeji se musí změnit, abyste získali přesnou hodnotu, nikoli hrubě zaokrouhlenou:

• pokud jsou na obrazovce pouze nuly, znamená to, že skutečný odpor je mnohem menší než rozsah měření, přepněte přepínač;
• pokud se objeví čísla, ale první je stále 0, musí být číslice zmenšena o dělení.

Správné čtení musí obsahovat číslo alespoň 1.

Chcete-li zjistit odpor baterie, zapalovacích svíček nebo drátu, musíte nastavit rozsah na multimetru na 200 Ohmů, přiložit sondy k nábojům podle polarity a odečíst výsledné hodnoty z obrazovky. Velké tlačítko na multimetru dokáže zaznamenat nejvyšší výsledek měření.

Nejjednodušší je změřit odpor rezistorů. Je třeba si uvědomit, že můžete správně měřit odpor pomocí multimetru pouze tehdy, když je napájení vypnuto. Také byste měli odpojit žárovky nebo baterie ze sítě, pokud potřebujete zjistit jejich odpor. Jinak multimetr zobrazí nesprávné údaje. Multimetry se často používají k měření parametrů žehliček, varných konvic, stolních lamp a dalších domácích elektrospotřebičů, jejichž provozuschopnost je potřeba zkontrolovat.

Porovnání vypočteného odporu se skutečným

Pomocí multimetru můžete změřit odpor a zkontrolovat, zda skutečný odpor zařízení, vodiče nebo rezistoru odpovídá jeho jmenovité hodnotě. Pokud máte informace o tom, jaký odpor by měl mít prvek obvodu, musíte na multimetru nastavit nejbližší hodnotu, například 200 kOhm pro 100 kOhm. Pokud není odpor předem vypočítán nebo na měřeném zařízení není žádné označení, je lepší vybrat maximální hodnotu na multimetru a postupně přepínat, přičemž vyberte hodnotu nejblíže skutečné.

Nedotýkejte se konců sond rukama. Měření bude přesnější, pokud nejprve důkladně očistíte kontakty.

Při kontrole funkčnosti rezistorů by měly být hodnoty na obrazovce na obou koncích co nejblíže jmenovitému odporu, který je uveden na štítku. Pokud hodnota neodpovídá referenční hodnotě pro daný odpor nebo na obrazovce 1, znamená to poruchu nebo přerušení.
